专利权人: 黄怡斌

专利名称:一种阳荷苗床导链式遮荫装置

专利号: CN202022414788.4

项目简介:本实用新型提供了一种阳荷苗床导链式遮荫装置,包括:滑轨、滑块、牵引杆;所述滑轨的上部设置有滑块,且滑轨与滑块通过滑动配合方式相连接;所述牵引杆设置在滑块的上部,且牵引杆与滑块通过焊接方式相连接;所述牵引锁链设置在牵引杆的上部,且牵引锁链与牵引杆通过环扣相连接;所述移动杆设置在滑块的侧部,且移动杆与滑块通过焊接方式相连接;所述固定杆设置在滑轨的侧部,且固定杆与滑轨通过螺纹拧合方式相连接;所述遮阳网设置在滑块的侧部,且遮阳网通过移动杆与滑块相连接;通过对现有装置的改进,该装置具有动作迅速、部件便于拆装更换、调整使用便利的优点,从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。



背景技术



在阳荷的种植育苗过程中,由于其不耐高温与强光,因此需要为其设置挡光遮阴装置,但是现有的遮荫装置,在使用时存在部分不足之处。



现有的遮荫装置,工作时动作缓慢,各部件不易拆分,使用调节不够方便的问题。



有鉴于此,针对现有的问题予以研究改良,提供一种阳荷苗床导链式遮荫装置,旨在通过该技术,达到解决问题与提高实用价值性的目的。


实用新型内容



本实用新型的目的在于提供一种阳荷苗床导链式遮荫装置,以解决上述背景技术中提出的现有的遮荫装置,工作时动作缓慢,各部件不易拆分,使用调节不够方便的问题和不足。



为实现上述目的,本实用新型提供了一种阳荷苗床导链式遮荫装置,由以下具体技术手段所达成:



一种阳荷苗床导链式遮荫装置,包括:滑轨、滑块、牵引杆、牵引锁链、移动杆、固定杆、遮阳网;所述滑轨的上部设置有滑块,且滑轨与滑块通过滑动配合方式相连接;所述牵引杆设置在滑块的上部,且牵引杆与滑块通过焊接方式相连接;所述牵引锁链设置在牵引杆的上部,且牵引锁链与牵引杆通过环扣相连接;所述移动杆设置在滑块的侧部,且移动杆与滑块通过焊接方式相连接;所述固定杆设置在滑轨的侧部,且固定杆与滑轨通过螺纹拧合方式相连接;所述遮阳网设置在滑块的侧部,且遮阳网通过移动杆与滑块相连接。



作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述滑轨呈工形状结构,且滑轨的侧部设置有若干处螺栓孔。



作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述牵引杆与移动杆均由一处圆环和一处圆柱焊接而成。



作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述固定杆由一处圆环和一处圆柱焊接而成且圆柱的端部设置有外螺纹。



作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述遮阳网的四角分别与两处移动杆及两处固定杆绑合连接。



由于上述技术方案的运用,本实用新型与现有技术相比具有下列优点:



1、本实用新型一种阳荷苗床导链式遮荫装置,通过将遮阳网通过移动杆与滑块进行连接,且通过固定杆与滑轨进行连接,遮阳网呈分段式设置,各个滑块通过牵引锁链进行连接,工作时进行拉动牵引锁链端部,所有滑块及遮阳网会同时动作,提高了遮阳网的开启效率,同时还便于对损坏部位进行单独更换,提高了维修的便利性,固定杆能够拆卸,便于滑块安装至滑轨上,同时便于滑块的拆卸,通过拆卸部分滑块及固定杆能够调节相邻两处固定杆的中部间隙,便于安装不同宽度的遮阳网,调整十分方便,使用便利。



2、本实用新型通过对现有装置的改进,具有动作迅速、部件便于拆装更换、调整使用便利的优点,从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。



一种阳荷苗床导链式遮荫装置
技术领域

本实用新型涉及遮荫装置技术领域,更具体的说,尤其涉及一种阳荷苗床导链式遮荫装置。

背景技术

在阳荷的种植育苗过程中,由于其不耐高温与强光,因此需要为其设置挡光遮阴装置,但是现有的遮荫装置,在使用时存在部分不足之处。

现有的遮荫装置,工作时动作缓慢,各部件不易拆分,使用调节不够方便的问题。

有鉴于此,针对现有的问题予以研究改良,提供一种阳荷苗床导链式遮荫装置,旨在通过该技术,达到解决问题与提高实用价值性的目的。

实用新型内容

本实用新型的目的在于提供一种阳荷苗床导链式遮荫装置,以解决上述背景技术中提出的现有的遮荫装置,工作时动作缓慢,各部件不易拆分,使用调节不够方便的问题和不足。

为实现上述目的,本实用新型提供了一种阳荷苗床导链式遮荫装置,由以下具体技术手段所达成:

一种阳荷苗床导链式遮荫装置,包括:滑轨、滑块、牵引杆、牵引锁链、移动杆、固定杆、遮阳网;所述滑轨的上部设置有滑块,且滑轨与滑块通过滑动配合方式相连接;所述牵引杆设置在滑块的上部,且牵引杆与滑块通过焊接方式相连接;所述牵引锁链设置在牵引杆的上部,且牵引锁链与牵引杆通过环扣相连接;所述移动杆设置在滑块的侧部,且移动杆与滑块通过焊接方式相连接;所述固定杆设置在滑轨的侧部,且固定杆与滑轨通过螺纹拧合方式相连接;所述遮阳网设置在滑块的侧部,且遮阳网通过移动杆与滑块相连接。

作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述滑轨呈工形状结构,且滑轨的侧部设置有若干处螺栓孔。

作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述牵引杆与移动杆均由一处圆环和一处圆柱焊接而成。

作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述固定杆由一处圆环和一处圆柱焊接而成且圆柱的端部设置有外螺纹。

作为本技术方案的进一步优化,本实用新型一种阳荷苗床导链式遮荫装置所述遮阳网的四角分别与两处移动杆及两处固定杆绑合连接。

由于上述技术方案的运用,本实用新型与现有技术相比具有下列优点:

1、本实用新型一种阳荷苗床导链式遮荫装置,通过将遮阳网通过移动杆与滑块进行连接,且通过固定杆与滑轨进行连接,遮阳网呈分段式设置,各个滑块通过牵引锁链进行连接,工作时进行拉动牵引锁链端部,所有滑块及遮阳网会同时动作,提高了遮阳网的开启效率,同时还便于对损坏部位进行单独更换,提高了维修的便利性,固定杆能够拆卸,便于滑块安装至滑轨上,同时便于滑块的拆卸,通过拆卸部分滑块及固定杆能够调节相邻两处固定杆的中部间隙,便于安装不同宽度的遮阳网,调整十分方便,使用便利。

2、本实用新型通过对现有装置的改进,具有动作迅速、部件便于拆装更换、调整使用便利的优点,从而有效的解决了本实用新型在背景技术一项中提出的问题和不足。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解,本实用新型的示意性实施例及其说明用于解释本实用新型,并不构成对本实用新型的不当限定。在附图中:

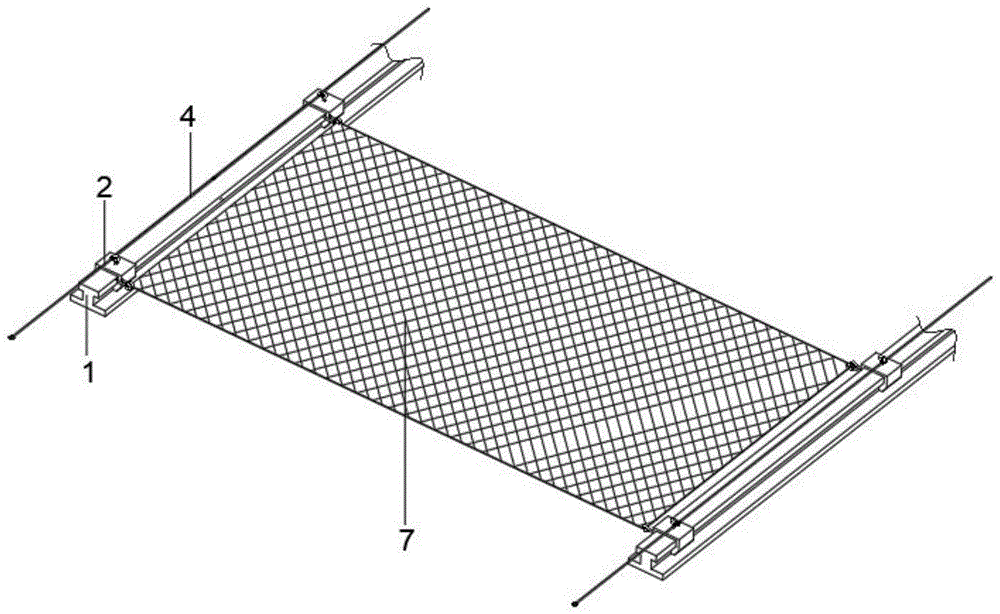

图1为本实用新型的结构示意图;

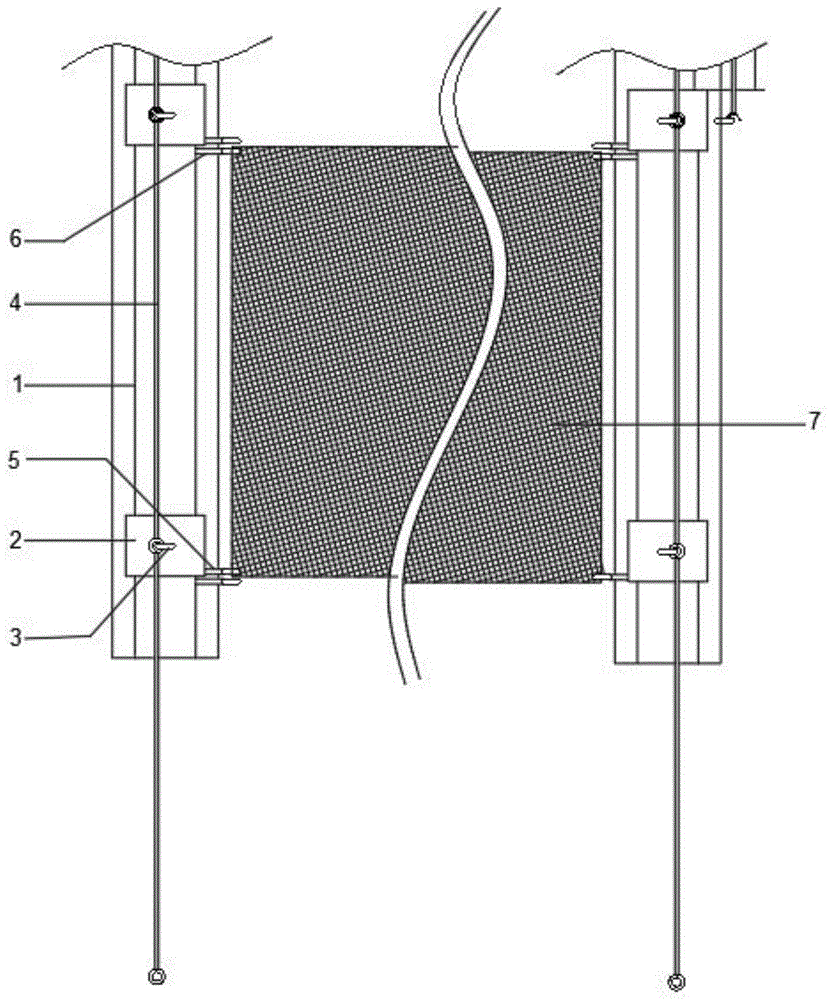

图2为本实用新型的收纳结构示意图;

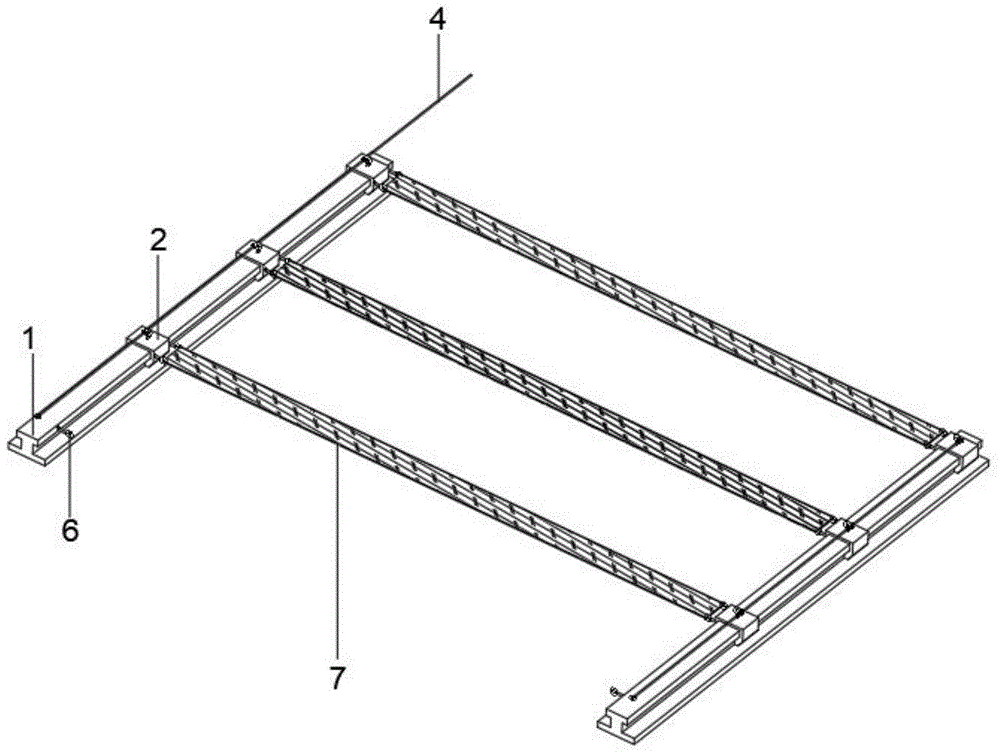

图3为本实用新型的调节后结构示意图;

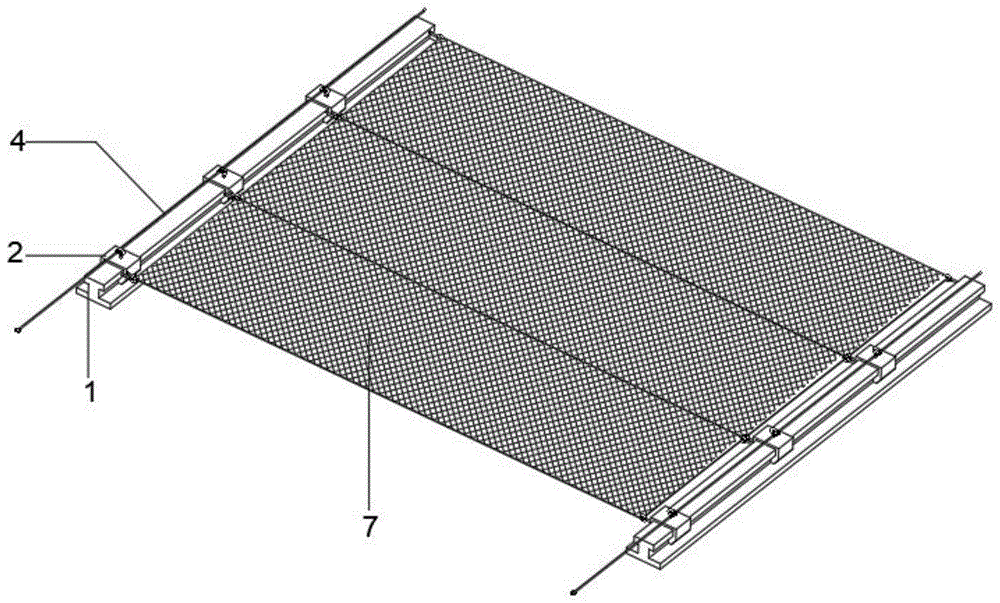

图4为本实用新型的伸展俯视结构示意图;

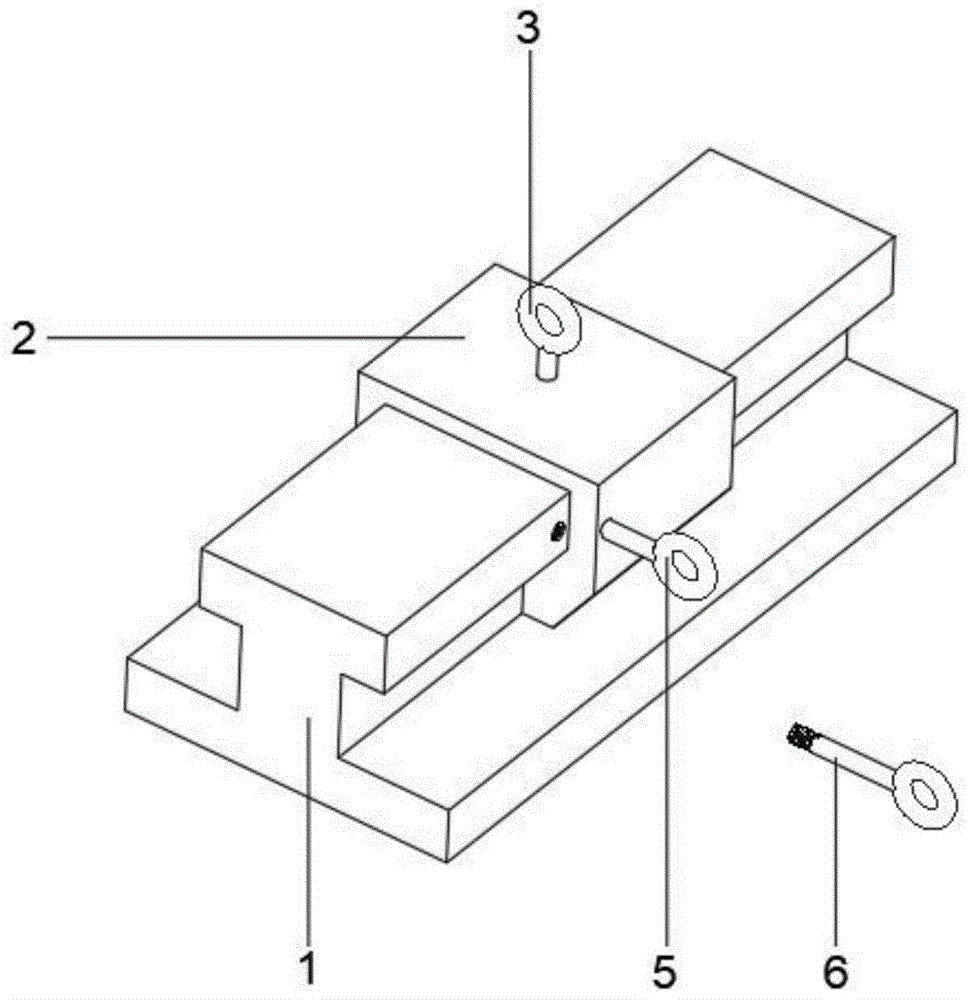

图5为本实用新型的固定杆拆分结构示意图。

图中:滑轨1、滑块2、牵引杆3、牵引锁链4、移动杆5、固定杆6、遮阳网7。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

需要说明的是,在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上;术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

此外,术语“第一”、“第二”、“第三”等仅用于描述目的,而不能理解为指示或暗示相对重要性。

同时,在本实用新型的描述中,除非另有明确的规定和限定,术语“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电性连接;可以是直接相连,也可以通过中间媒介间接相连。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

请参见图1至图5,本实用新型提供一种阳荷苗床导链式遮荫装置的具体技术实施方案:

一种阳荷苗床导链式遮荫装置,包括:滑轨1、滑块2、牵引杆3、牵引锁链4、移动杆5、固定杆6、遮阳网7;滑轨1的上部设置有滑块2,且滑轨1与滑块2通过滑动配合方式相连接;牵引杆3设置在滑块2的上部,且牵引杆3与滑块2通过焊接方式相连接;牵引锁链4设置在牵引杆3的上部,且牵引锁链4与牵引杆3通过环扣相连接;移动杆5设置在滑块2的侧部,且移动杆5与滑块2通过焊接方式相连接;固定杆6设置在滑轨1的侧部,且固定杆6与滑轨1通过螺纹拧合方式相连接;遮阳网7设置在滑块2的侧部,且遮阳网7通过移动杆5与滑块2相连接。

具体的,滑轨1呈工形状结构,且滑轨1的侧部设置有若干处螺栓孔,用于安装固定杆6,同时便于拆卸固定杆6以对本装置进行调节。

具体的,牵引杆3与移动杆5均由一处圆环和一处圆柱焊接而成,便于通过牵引锁链4牵引移动及固定遮阳网7。

具体的,固定杆6由一处圆环和一处圆柱焊接而成,且圆柱的端部设置有外螺纹,便于与滑轨1进行拆装。

具体的,遮阳网7的四角分别与两处移动杆5及两处固定杆6绑合连接。

具体实施步骤:

使用该装置时,将滑块2及固定杆6与滑轨2进行连接,同时调节滑块2及固定杆6的数量,能够使该装置安装不同宽度的遮阳网7,调节较为便利,工作时,拉动牵引锁链4,牵引锁链4即可同时带动所有滑块2进行移动,使所有的遮阳网7同时打开,当需要收起遮阳网7时,从另一端拉动牵引锁链4即可,使用十分便利,工作效率高。

综上所述:该一种阳荷苗床导链式遮荫装置,通过将遮阳网通过移动杆与滑块进行连接,且通过固定杆与滑轨进行连接,遮阳网呈分段式设置,各个滑块通过牵引锁链进行连接,工作时进行拉动牵引锁链端部,所有滑块及遮阳网会同时动作,提高了遮阳网的开启效率,同时还便于对损坏部位进行单独更换,提高了维修的便利性,固定杆能够拆卸,便于滑块安装至滑轨上,同时便于滑块的拆卸,通过拆卸部分滑块及固定杆能够调节相邻两处固定杆的中部间隙,便于安装不同宽度的遮阳网,调整十分方便,使用便利,解决了现有的遮荫装置,工作时动作缓慢,各部件不易拆分,使用调节不够方便的问题。
