专利权人:王发永
专利名称:一种中风偏瘫病人用组合式康复设备
专利号: CN201820590587.X
项目简介:
摘要:
本实用新型公开了一种中风偏瘫病人用组合式康复设备,框架中部的左侧边和右侧边之间连接有横杆,横杆与后上斜梁的上端相连接,前链盘与后链盘的外部共同套设有环形的链条,前链盘通过前轮轴与后皮带轮相连接,前皮带轮和后皮带轮的外部共同套设有环形的皮带;上转轴的左端和右端分别连接有手摇把;后链盘通过下转轴与连接箱相连接,下转轴的两端分别与平行于后链盘的转杆的一端相连接,转杆的另一端分别与垂直于后链盘的板转轴的一端相连接,板转轴分别伸入到脚踏曲柄内的板轴孔内,后斜支杆的下端与后底梁的中部相连接,后底梁的前面设置有分别位于后斜支杆左侧和右侧的两个倾斜踏板;其使用方便,使用模式多样,能满足多种锻炼形式需要。
主权项:
1.一种中风偏瘫病人用组合式康复设备,所述康复设备包括后侧边开口的矩形框结构的框架(1),框架(1)中部的左侧边和右侧边之间连接有横杆(2),横杆(2)与框架(1)的前侧边平行;框架(1)的前侧边的左端和右端分别与纵向的支腿杆(3)的上端相连接;其特征在于,横杆(2)与后上斜梁(4)的上端相连接,后上斜梁(4)的下端与后下斜梁(5)的上端相连接,后下斜梁(5)的下端与连接箱(6)的后端相连接,连接箱(6)的中部与前斜梁(7)的下端相连接,前斜梁(7)的上端与框架(1)的前侧边的中部相连接;连接箱(6)内设置有后链盘,后链盘的前方设置有前链盘(8),前链盘(8)与后链盘的外部共同套设有环形的链条(9),前链盘(8)通过前轮轴与后皮带轮(10)相连接,后皮带轮(10)的前方设置有与电机(11)相连接的前皮带轮(12),前皮带轮(12)和后皮带轮(10)的外部共同套设有环形的皮带(13);前轮轴的左侧和右侧分别设置有前支杆(14),前支杆(14)的上部分别设置有前轴孔,前轮轴的左端和右端分别伸入到前轴孔内、并分别通过轴承与前轴孔相连接;前支杆(14)的下端分别与前底梁(15)相连接,前底梁(15)的左端和右端分别与支腿杆(3)的下端相连接;后下斜梁(5)的中部与后斜支杆(16)的上端相连接,后斜支杆(16)的前部与前弯折杆(17)的下端相连接,后上斜梁(4)的下端和后下斜梁(5)的上端均与前弯折杆(17)的弯折处相连接,前弯折杆(17)的上端设置有横向的上轴孔,上轴孔内伸入有上转轴(18),上转轴(18)的左端和右端分别连接有手摇把(19);后链盘通过下转轴(20)与连接箱(6)相连接,下转轴(20)的两端分别与平行于后链盘的转杆(21)的一端相连接,转杆(21)的另一端分别与垂直于后链盘的板转轴(22)的一端相连接,板转轴(22)分别伸入到脚踏曲柄(23)内的板轴孔内,两个转杆(21)与板转轴(22)相连接的一端位于同一条直线上、且分别位于所述直线的两端;后斜支杆(16)的下端与后底梁(24)的中部相连接,后底梁(24)的前面设置有分别位于后斜支杆(16)左侧和右侧的两个倾斜踏板(25)。
一种中风偏瘫病人用组合式康复设备
技术领域
本实用新型涉及医疗保健技术领域,具体涉及一种中风偏瘫病人用组合式康复设备。
背景技术
目前,随着医疗保健技术的发展,对中风偏瘫病人用组合式康复设备的要求也越来越高。
据2011--2012年脑卒中高危人群筛查信息数据分析显示,中国脑卒中患病率以每年8.1%的速度增加,目前我国每年约有150万--200万新发脑卒中病例,现有的中风偏瘫病人用组合式康复设备多采用普通的握力器等结构,其多存在使用不方便,使用模式单一的问题,由此,需要一种经济实用、大众化普及型的康复设备,以供广大病患者康复训练使用。
公告号为CN205073600U,名称为“中风偏瘫康复器”的中国专利文献公开了一种中风偏瘫康复器,包括伞杆、伞骨、伞面、接粪盒、横向轴承、横向主旋转臂、竖向主轴承、横向从旋转臂、竖向从轴承、竖向旋转臂、弹簧、抽带式卡箍、气囊哨;其中,伞面通过伞骨安装于伞杆的上端,且伞面的下边沿设有环形向内凸起;接粪盒的数目为若干个;各个接粪盒均放置于环形向内凸起的上表面,且各个接粪盒围绕伞杆等距排列;横向轴承的内圈固定套接于伞杆的中部。其虽然适用于中风偏瘫康复锻炼,但是其同样存在使用不方便,使用模式单一的问题,且其结构复杂,制造繁琐。
公告号为CN204766372U,名称为“一种中风偏瘫疾病的康复装置”的中国专利文献公开了一种中风偏瘫疾病的康复装置,包括底座、第一支架、第二支架、座椅、显示屏、靠背以及带动腿部做牵伸运动的联动机构,第一支架以及第二支架安装在底座上,座椅安装在第一支架以及第二支架之间,第一支架的上端安装有显示屏,第二支架的上端安装有靠背,联动机构包括第一连杆、第二连杆、第三连杆以及转轮,第二连杆以及第三连杆的端部连接所述转轮,第一连杆上设有可伸缩的绑带,绑带上设有用于刺激神经肌肉的触发单元。其虽然能够帮助偏瘫患者进行训练,但是其同样存在使用不方便,使用模式单一的问题,且其结构复杂,成本较高。
实用新型内容
本实用新型的目的在于提供一种中风偏瘫病人用组合式康复设备,以解决现有技术中所存在的使用不方便,使用模式单一的问题。
为实现上述目的,本实用新型提供一种中风偏瘫病人用组合式康复设备,所述康复设备包括后侧边开口的矩形框结构的框架,框架中部的左侧边和右侧边之间连接有横杆,横杆与框架的前侧边平行;框架的前侧边的左端和右端分别与纵向的支腿杆的上端相连接;
横杆与后上斜梁的上端相连接,后上斜梁的下端与后下斜梁的上端相连接,后下斜梁的下端与连接箱的后端相连接,连接箱的中部与前斜梁的下端相连接,前斜梁的上端与框架的前侧边的中部相连接;
连接箱内设置有后链盘,后链盘的前方设置有前链盘,前链盘与后链盘的外部共同套设有环形的链条,前链盘通过前轮轴与后皮带轮相连接,后皮带轮的前方设置有与电机相连接的前皮带轮,前皮带轮和后皮带轮的外部共同套设有环形的皮带;前轮轴的左侧和右侧分别设置有前支杆,前支杆的上部分别设置有前轴孔,前轮轴的左端和右端分别伸入到前轴孔内、并分别通过轴承与前轴孔相连接;前支杆的下端分别与前底梁相连接,前底梁的左端和右端分别与支腿杆的下端相连接;
后下斜梁的中部与后斜支杆的上端相连接,后斜支杆的前部与前弯折杆的下端相连接,后上斜梁的下端和后下斜梁的上端均与前弯折杆的弯折处相连接,前弯折杆的上端设置有横向的上轴孔,上轴孔内伸入有上转轴,上转轴的左端和右端分别连接有手摇把;
后链盘通过下转轴与连接箱相连接,下转轴的两端分别与平行于后链盘的转杆的一端相连接,转杆的另一端分别与垂直于后链盘的板转轴的一端相连接,板转轴分别伸入到脚踏曲柄内的板轴孔内,两个转杆与板转轴相连接的一端位于同一条直线上、且分别位于所述直线的两端;
后斜支杆的下端与后底梁的中部相连接,后底梁的前面设置有分别位于后斜支杆左侧和右侧的两个倾斜踏板。
可选地,框架的左侧边或右侧边的后端通过旋转件与开合杆的一端相连接。
可选地,后下斜梁的下部的后侧侧壁上设置有杆孔,板杆的左端插入到杆孔内,板杆的右端连接有挡腿板。
可选地,前底梁的左端和右端分别与轮杆的后端相连接,轮杆由前至后向下倾斜,轮杆的前端分别安装有轮子。
可选地,前斜梁的中部与前支杆之间分别连接有前斜杆。
可选地,倾斜踏板的前端高度大于后端高度,外端高度大于内端高度。
可选地,倾斜踏板的后端设置有挡板,倾斜踏板的后端均通过固定螺钉与后底梁相连接。
可选地,皮带为三角皮带。
可选地,手摇把为“L”字形的结构。
可选地,支腿杆相平行、且均与框架相垂直。
本实用新型具有如下优点:
本实用新型的中风偏瘫病人用组合式康复设备,以解决现有技术中所存在的使用不方便,使用模式单一的问题,其使用方便,使用模式多样化,能够满足多种锻炼形式的需要。
附图说明

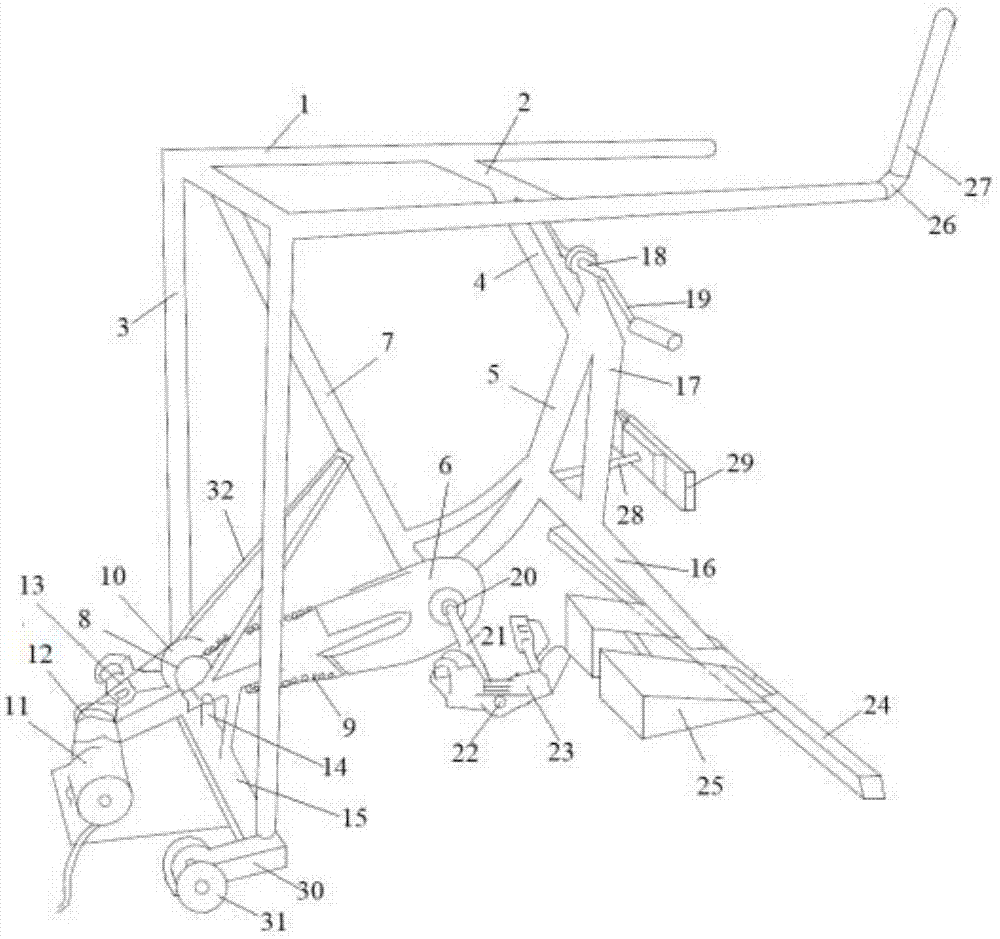

图1为本实用新型的中风偏瘫病人用组合式康复设备的结构示意图。
图中,1为框架,2为横杆,3为支腿杆,4为后上斜梁,5为后下斜梁,6为连接箱,7为前斜梁,8为前链盘,9为链条,10为后皮带轮,11为电机,12为前皮带轮,13为皮带,14为前支杆,15为前底梁,16为后斜支杆,17为前弯折杆,18为上转轴,19为手摇把,20为下转轴,21为转杆,22为板转轴,23为脚踏曲柄,24为后底梁,25为倾斜踏板,26为旋转件,27为开合杆,28为板杆,29为挡腿板,30为轮杆,31为轮子,32为前斜杆。
具体实施方式
以下实施例用于说明本实用新型,但不用来限制本实用新型的范围。
实施例1
一种中风偏瘫病人用组合式康复设备,参见图1,所述康复设备包括后侧边开口的矩形框结构的框架1,框架1中部的左侧边和右侧边之间连接有横杆2,横杆2与框架1的前侧边平行;框架1的前侧边的左端和右端分别与纵向的支腿杆3的上端相连接;其特征在于,
横杆2与后上斜梁4的上端相连接,后上斜梁4的下端与后下斜梁5的上端相连接,后下斜梁5的下端与连接箱6的后端相连接,连接箱6的中部与前斜梁7的下端相连接,前斜梁7的上端与框架1的前侧边的中部相连接;
连接箱6内设置有后链盘,后链盘的前方设置有前链盘8,前链盘8与后链盘的外部共同套设有环形的链条9,前链盘8通过前轮轴与后皮带轮10相连接,后皮带轮10的前方设置有与电机11相连接的前皮带轮12,前皮带轮12和后皮带轮10的外部共同套设有环形的皮带13;前轮轴的左侧和右侧分别设置有前支杆14,前支杆14的上部分别设置有前轴孔,前轮轴的左端和右端分别伸入到前轴孔内、并分别通过轴承与前轴孔相连接;前支杆14的下端分别与前底梁15相连接,前底梁15的左端和右端分别与支腿杆3的下端相连接;
后下斜梁5的中部与后斜支杆16的上端相连接,后斜支杆16的前部与前弯折杆17的下端相连接,后上斜梁4的下端和后下斜梁5的上端均与前弯折杆17的弯折处相连接,前弯折杆17的上端设置有横向的上轴孔,上轴孔内伸入有上转轴18,上转轴18的左端和右端分别连接有手摇把19;
后链盘通过下转轴20与连接箱6相连接,下转轴20的两端分别与平行于后链盘的转杆21的一端相连接,转杆21的另一端分别与垂直于后链盘的板转轴22的一端相连接,板转轴22分别伸入到脚踏曲柄23内的板轴孔内,两个转杆21与板转轴22相连接的一端位于同一条直线上、且分别位于所述直线的两端;
后斜支杆16的下端与后底梁24的中部相连接,后底梁24的前面设置有分别位于后斜支杆16左侧和右侧的两个倾斜踏板25。
本实施例的中风偏瘫病人用组合式康复设备,病人可以手扶着框架1或者横杆2,脚踩倾斜踏板25,进行站立康复训练;病人也可以坐在座椅或轮椅上,通过脚蹬脚踏曲柄23,进行腿部活动康复训练,同时可以通过手摇把19进行手臂的康复训练。由于起始时病人都感觉腿沉,脚拉不动,所以当患者腿痉挛,或消极不动时,可以由电机11通过前皮带轮12和后皮带轮10及皮带13带动前链盘8助力,即当病人蹬速度大于电机11带动的速度时,前链盘8滑动,电机11不再助力,以防止意外伤害。倾斜踏板5的角度可以根据患者患病程度的需要进行调节设置,即可以在开始安装的时候对倾斜踏板5的倾斜角度进行调整后安装,其目的是最大程度拉伸患者的下肢筋腱,纠正变形及痿缩,挡板设置在后端脚跟处以防止脚脱离斜板。
本实施例的中风偏瘫病人用组合式康复设备,组合了站立、上肢康复与下肢康复的结构和功能,适合家庭和医疗场所使用,其成本低,轻便实用,安全性好,康复效果好。
实施例2
一种中风偏瘫病人用组合式康复设备,与实施例1相似,所不同的是,框架1的左侧边或右侧边的后端通过旋转件26与开合杆27的一端相连接。这样能够方便病人通过旋转件26对开合杆27进行开合操作,以进出框架1。
优选的,旋转件26为合页结构,或旋转件26为转轴和轴孔的结构。
实施例3
一种中风偏瘫病人用组合式康复设备,与实施例2相似,后下斜梁5的下部的后侧侧壁上设置有杆孔,板杆28的左端插入到杆孔内,板杆28的右端连接有挡腿板29。这样能够将挡腿板29挡在病人两腿正前处,能够起到支撑和防止两脚形成内八字的作用,提高康复锻炼效果。
优选的,前底梁15的左端和右端分别与轮杆30的后端相连接,轮杆30由前至后向下倾斜,轮杆30的前端分别安装有轮子31。这样,本设备平时放置时,轮子31靠近但不接触地面,本设备的后端被抬起一定高度时,轮子31即着地以实现对本设备可推可拉方便移动。
实施例4
一种中风偏瘫病人用组合式康复设备,与实施例3相似,所不同的是,前斜梁7的中部与前支杆14之间分别连接有前斜杆32。这样能够提高支撑结构的强度。
优选的,倾斜踏板25的前端高度大于后端高度,外端高度大于内端高度。这里的外端指远离两个倾斜踏板25之间中心线的一端。
优选的,倾斜踏板25的后端设置有挡板,倾斜踏板25的后端均通过固定螺钉与后底梁24相连接。这样能够提高稳定性。
实施例5
一种中风偏瘫病人用组合式康复设备,与实施例4相似,皮带13为三角皮带。
优选的,手摇把19为“L”字形的结构。
优选的,支腿杆3相平行、且均与框架1相垂直。
文中的前方指图1中的左方,后方指图1中右方,文中的左侧指图1中垂直纸面朝向读者的方向,右侧指图1中垂直纸面远离读者的方向。
