专利权人： 丁国强;

名称：一种防脱落衣架

本实用新型涉及衣架装置技术领域，具体公开了一种防脱落衣架，包括衣架本体，衣架本体底部固接有功能杆，功能杆两端内均滑动设有调节杆，功能杆两端对称开有若干功能孔，调节杆上均开有与功能孔对应的凹槽，凹槽内均滑动设有可插入功能孔的调节触头，调节触头与凹槽之间均固接有回程弹簧，调节杆的自由端均固接有W形的锁扣，功能杆上可拆卸连接有若干可口在锁扣上的弹性绳索，本实用新型的目的在于解决传统的衣架在晾晒衣物时容易被风吹落的问题。、

一种防脱落衣架
技术领域

本申请涉及衣架装置技术领域，具体公开了一种防脱落衣架。

背景技术

衣架，用来搭披衣衫的架子，在我国，衣架是一个比较普遍的生活用品，尤其在洗衣物之后，晾衣物的时候，衣架是必不可缺的，它可以为洗净的衣物提供一个支撑，提高衣物的晾干效率。

目前人们使用的衣架都是极为普通的衣架，不能将衣架牢牢地固定在晾衣杆上，在有风的情况下使用时，很多时候就会出现衣物被风从衣架上吹落的情况，要么造成衣物落地需要重新清洗，要么从阳台吹落，造成衣物丢失的情况，因此，发明人有鉴于此，提供了一种防脱落衣架，以便解决上述问题。

实用新型内容

本实用新型的目的在于解决传统的衣架在晾晒衣物时容易被风吹落的问题。

为了达到上述目的，本实用新型的基础方案提供一种防脱落衣架，包括衣架本体，衣架本体底部固接有功能杆，功能杆两端内均滑动设有调节杆，功能杆两端对称开有若干功能孔，调节杆上均开有与功能孔对应的凹槽，凹槽内均滑动设有可插入功能孔的调节触头，调节触头与凹槽之间均固接有回程弹簧；

调节杆的自由端均固接有W形的锁扣，功能杆上可拆卸连接有若干可口在锁扣上的弹性绳索。

本基础方案的原理及效果在于：

1、衣物的版型、每个人的身高、体型等各种原因，衣物的尺寸也不相同，为了提高使用稳定性，在功能杆两端滑动设有一个调节杆，将调节杆上的调节触头往凹槽内压，当调节触头的完全卡入凹槽后，便可调整调节杆与功能杆的相对距离，以便适应不同尺寸的衣物，调整完毕后，调整触头顺势弹入对应的功能孔，便可投入使用。

2、为了将衣物稳定挂在衣架上，在调节杆的自由端固接了一个W形的锁扣，当衣物挂在衣架上以后，从衣物或者裤子的腰口将弹性绳索抽出，然后扣在W形的锁扣的两个对应的最低位，这样就可以将衣物牢牢的挂在衣架上。

与现有技术相比，本防脱落衣架不仅可以适应不同尺寸的衣物，提高了使用范围以及使用稳定性，而已还可以将衣物主动锁紧在衣架上，有效防止了外部环境比如风等，将挂在衣架上的衣物从衣架上吹落，操作简单，可行性高，便于大范围推广使用。

进一步，所述弹性绳索上均设有猪鼻扣。猪鼻扣可根据调节杆与功能杆的相对长度改变弹性绳索的使用范围，有效提高使用者的使用舒适度，提高弹性绳索的使用范围。

进一步，所述衣架本体、调节杆以及功能杆上均套有防滑的橡胶膜。橡胶膜可保护衣架本体、调节杆以及功能杆，避免衣架本体、调节杆以及功能杆被氧化，减少使用寿命，同时提高衣架清洁度，防止在使用本衣架时衣架本体、调节杆以及功能杆污染衣物。

进一步，所述凹槽以及功能杆内具开有泄水孔。当衣物的上的污水随着自身的重力从功能孔内进入凹槽或者功能杆时，便于利用泄水孔将这些污水排出凹槽以及功能杆。

进一步，所述弹性绳索上均设有锁紧夹，弹性绳索通过锁紧夹与功能杆连接。弹性绳索长时间使用后，可能会失去弹性，因此便可以借用锁紧夹解开，更换新的弹性绳索。

进一步，所述衣架本体与功能杆之间固接有若干加固杆。当衣物过重时，可能造成变形，因此便可利用加固杆提高衣架本体的稳定性。

进一步，所述衣架本体的顶部滑动设有套环，套环上固接有防落勾。使用前，将套环滑动到最高处，然后将衣架本体挂在横梁上，然后将利用晾衣杆将套环向后移动，落在衣架本体的挂钩的弯折处，然后防落勾与衣架本体上的挂钩形成一个近似封闭的环，可有效防止大风天气将衣架从横梁上吹落。

附图说明

为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

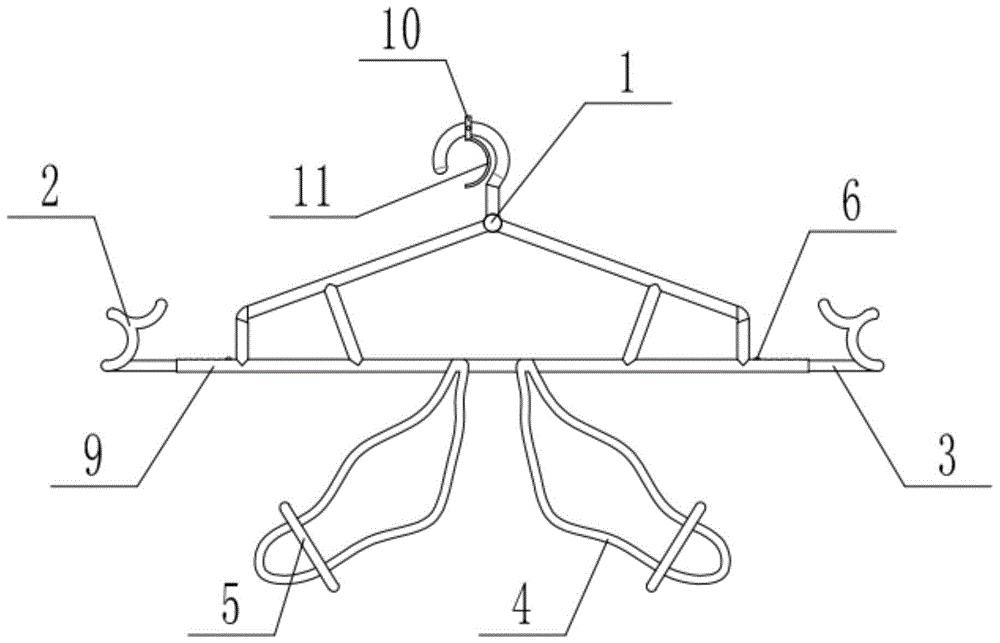

图1示出了本申请实施例提出的一种防脱落衣架的正视图；

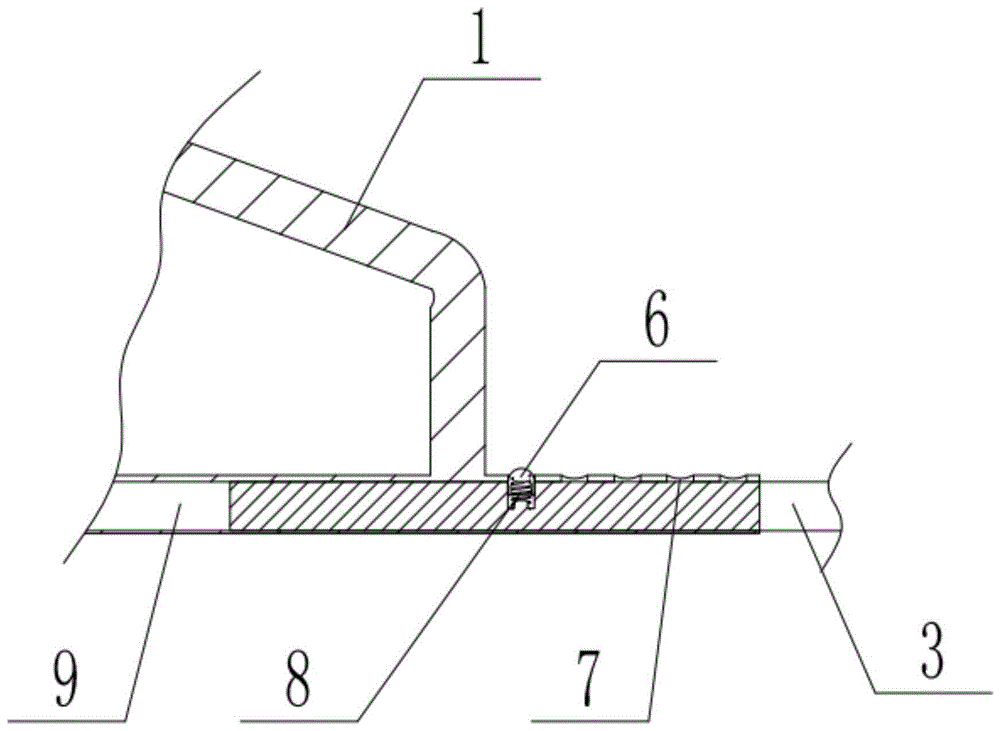

图2示出了本申请实施例提出的一种防脱落衣架中功能孔的局部剖视图；

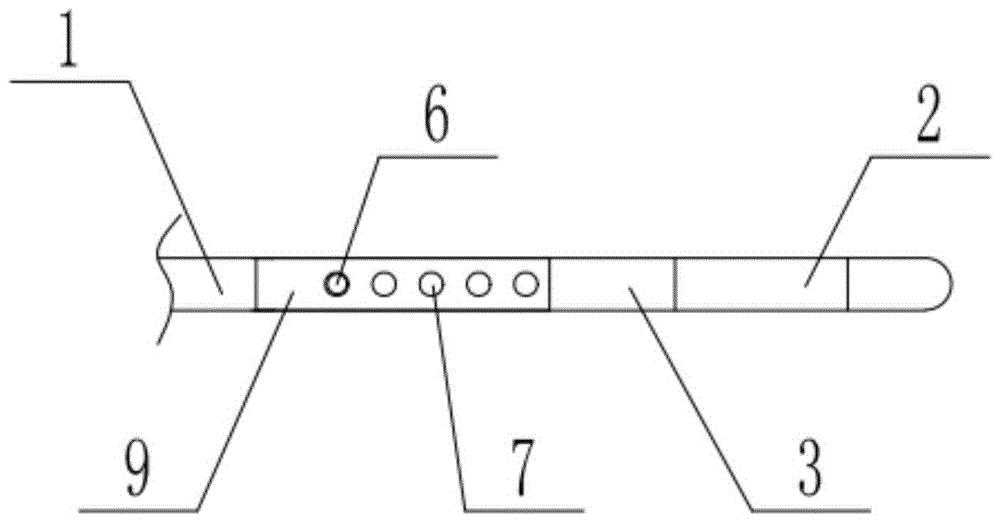

图3示出了本申请实施例提出的一种防脱落衣架中功能孔的局部俯视图。

具体实施方式

下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

下面通过具体实施方式进一步详细的说明：

说明书附图中的附图标记包括：衣架本体1、锁扣2、调节杆3、弹性绳索4、猪鼻扣5、调节触头6、功能孔7、回程弹簧8、功能杆9、套环10、防落勾11。

一种防脱落衣架，实施例如图1所示，衣架本体1、调节杆3以及功能杆9上均套有防滑的橡胶膜，衣架本体1的弯钩上滑动设置了一个套环10，防落勾11焊接在套环10上，衣架本体1底部焊接了一根功能杆9，衣架本体1与功能杆9之间焊接了两根加固杆，功能杆9两端内滑动设置了一根调节杆3，如图3所示，功能杆9两端上方对称加工了五个功能孔7，如图2所示，调节杆3均滑动设置在功能杆9内，每一根调节杆3上均加工有一个与功能孔7对应的凹槽，凹槽内均滑动安装了一个可插入功能孔的调节触头6，调节触头6与凹槽之间均安装了一个回程弹簧8，凹槽以及功能杆9内具加工了若干个泄水孔。

如图1所示，每个调节杆3的自由端均焊接了一个W形的锁扣2，功能杆9的中部安装了可扣在锁扣2内的两根弹性绳索4，每个弹性绳索4上均系有一个锁紧夹，弹性绳索4通过锁紧夹与功能杆9连接，每根弹性绳索4上均设有猪鼻扣5。

使用步骤；

首先根据衣物的具体尺寸，调整功能杆9与两根调节杆3的相对距离，将调节杆3上的调节触头6往凹槽内压，当调节触头6的完全卡入凹槽后，便可调整调节杆3与功能杆9的相对距离，以便适应不同尺寸的衣物，调整完毕后，调整触头顺势弹入对应的功能孔7，完成衣物的适应调整，需要注意的是两侧调节杆3均需要按照上述步骤调整到最佳位置。

接下来根据功能杆9与两根调节杆3的相对距离，使用猪鼻扣5调节弹性绳索4的使用长度。然后将需要晾晒的衣物按照普通衣架的使用步骤，将套环10滑动到最高处，挂在本衣架上，将弹性绳索4从衣物或者裤子的腰口抽出，扣在功能杆9两侧的W形的锁扣2上，并且将弹性绳索4扣在锁扣2的两个对应的最低位，这样就可以将衣物牢牢的挂在衣架上。

最后利用晾衣杆将本衣架连通挂在衣架上的衣物挂在指定位置，将利用晾衣杆将套环10向后移动，落在衣架本体的挂钩的弯折处，然后防落勾11与衣架本体1上的挂钩形成一个近似封闭的环，完成衣物的晾晒，衣物晾晒完毕后，使用晾衣杆将套环10向上拨，然后利用晾衣杆将本衣架连通挂在衣架上的衣物取下，将弹性绳索4从锁扣2上取下，回收衣物即可。

本实用新型不仅可以适应不同尺寸的衣物，提高了使用范围以及使用稳定性，而已还可以将衣物主动锁紧在衣架上，有效防止了外部环境比如风等，将挂在衣架上的衣物从衣架上吹落，操作简单，可行性高，便于大范围推广使用。

最后应说明的是：以上实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述实施例对本申请进行了详细的说明，本领域的普通技术人员当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不驱使相应技术方案的本质脱离本申请各实施例技术方案的精神和范围。
