名称：一种自行车发电装置

专利号：202120193825.5

专利人： 张一鹍

技术领域

本实用新型涉及智能自行车技术领域，具体而言，涉及一种自行车发电装置。

背景技术

自行车，又称脚踏车或单车，通常是二轮的小型陆上车辆。人骑上车后，以脚踩踏板为动力，是绿色环保的交通工具。

目前，市面上的自行车结构单一，市面上的自行车在移动过程中不能够储能进行发电照明。

实用新型内容

本实用新型的目的在于提供一种自行车发电装置，其能使自行车行驶的过程中电照明，方便夜间行驶。

本实用新型的实施例是这样实现的：

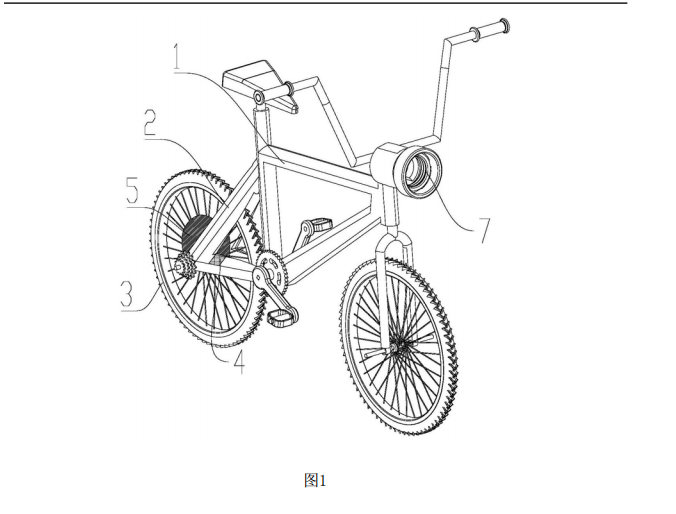

本申请实施例提供一种自行车发电装置，包括自行车本体，自行车本体包括自行车后架，自行车后架的下部包括两个相对设置的自行车支架，两个自行车支架之间安装有车轮组件，车轮组件连接有转子组件，自行车支架安装有定子组件，定子组件连接有照明组件。

在本实用新型的一些实施例中，上述车轮组件包车轴，车轴套设转子组件。

在本实用新型的一些实施例中，上述转子组件与车轴可拆卸连接。

在本实用新型的一些实施例中，上述定子组件与自行车支架可拆卸连接。

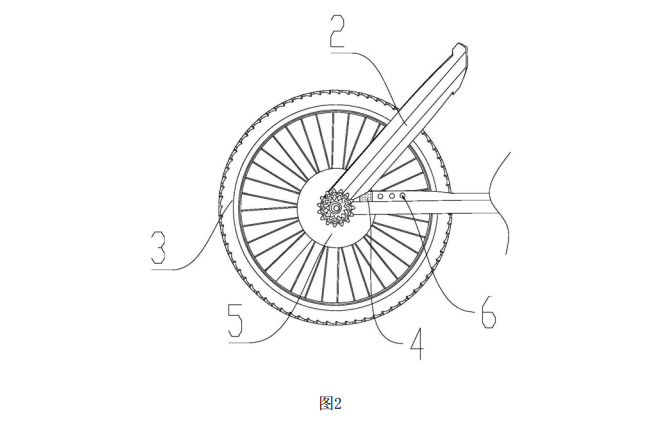

在本实用新型的一些实施例中，上述自行车支架沿长度方向设置有多个限位件，定子组件设置有与限位件配合的固定件。

在本实用新型的一些实施例中，上述限位件包括限位通孔，固定件包括连接杆，定子组件与自行车支架通过螺栓固定。

在本实用新型的一些实施例中，上述照明组件位于自行车前架的上侧，照明组与自行车前架通过螺栓固定。

在本实用新型的一些实施例中，上述转子组件包括磁盘，磁盘连接有钕铁硼磁钢，且磁盘与车轮组件同轴设置，定子组件包括矽钢片铁芯，矽钢片铁芯外部缠绕线圈。

相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

一种自行车发电装置，包括自行车本体，自行车本体包括自行车后架，自行车后架的下部包括两个相对设置的自行车支架，两个自行车支架之间安装有车轮组件，车轮组件连接有转子组件，自行车支架安装有定子组件，定子组件连接有照明组件。

上述实施方式中，一种自行车发电装置由自行车本体、车轮组件、定子组件、转子组件和照明组件组成，其中，自行车本体包括自行车后架，自行车后架的下部包括两个相对设置的自行车支架，两个自行车支架之间安装有车轮组件，车轮组件连接有转子组件(转子组件套设于车轴上，且转子组件采用钕铁硼磁铁)，自行车前架的上部为操作者手扶的把手，进一步的，两个自行车支架安装有与上述转子组件配合的定子组件，车轮组件转动时转子组件跟随车轮组件一起转动，进一步的，定子组件连接有照明组件，定子组件与照明组件组件的连接方式为电性连接，其中照明组件可以安装在自行车前架的上侧。工作原理:骑行人员骑上上述自行车本体，踏上脚踏板使自行车本体向前移动，自行车本体向前移动的过程中车轮组件转动，车轮组件转动的过程中带动转子组件一起转动，其中，转子组件为钕铁硼磁铁，转子组件的周围存在磁感线，转子组件转动的过程中转子组件周围的磁感线一起转动，其中，自行车支架安装有定子组件(定子组件可以是线圈)；进一步的，转子组件转动的过程中自行车支架上的定子组件对转子组件的磁感线进行切割(闭合的定子组件切割转子组件产生的磁感线发生电磁感应现象，产生感应电流)，感应电流通过导线流向照明装置。

本实施例中，骑行人员骑行自行车本体的过程中可以通过设置在自行车支架的定子组件和设置在车轮组件的转子组件进行发电，将产生的电能转移至照明组件可以给骑行人员提供光源，避免骑行人员夜晚骑行过程中受视线的影响。
