名称：消音井盖

专利号：202420376323.X

专利权人：李宁

技术领域

本实用新型涉及一种消音井盖，属于井盖安装技术领域。

背景技术

井盖是用于遮盖道路上深井的设施，其主要功能是防止人或者物体坠落。在城市工程建设中，井盖扮演着重要的角色，它通常采用圆形设计，因为圆形井盖在承受压力时能够更好地分散负载，不易变形或破裂。

目前市场上的复合井盖确实存在一些问题，如井盖与底座的贴合不紧，导致车辆经过时产生噪音。为了解决这些问题，目前市面上通过增加防滑、防震设计，从而消除井盖和底座产生的碰撞，具体是在井盖的底座和井盖之间增加一层防滑材料，如橡胶或高分子材料，以增加摩擦力，防止井盖滑动。同时，也可以在井盖和底座之间加入减震材料，以减少车辆压过时产生的噪音。现有公开号为CN218861610U中国实用新型专利，包括盖座，盖座上设置相适配盖板，盖座上端设置罩板，盖板与盖座之间设置L形的消音圈，消音圈外圈直径与盖板外圈直径相同设置，盖板设置在消音圈上端，盖座内圈设置向上突起的定位环，定位环与盖座和盖板的安装面之间形成环形容纳腔，L形设置的消音圈反扣在环形容纳腔中，消音圈一面与定位环上端面贴合。

发明人在实现本申请技术方案的过程中，发现现有技术中至少存在如下技术问题：

在长时间使用后，盖板的外圆面容易与盖座之间产生摩擦碰撞，采用全部隔开的垫片(如公开号为CN1364963中国发明专利)，如果要使垫片和井盖或底座贴合紧密，从而达到消除井盖和底座产生的碰撞，需要垫片略大一点，会导致垫片不容易安装和定位。

实用新型内容

本实用新型要解决的技术问题是：克服现有技术的不足，提供一种消音井盖，完全阻隔盖板与盖座，同时方便安装。

本实用新型所述的消音井盖，包括盖座上安装有相适配盖板，盖板与盖座之间加装有阻隔盖板与盖座直接接触的消音垫，消音垫包括至少一个用于安装的锥面，消音垫还包括至少一个用于自身安装定位的环形安装部。

进一步地，锥面设置为内锥面，盖板的外圆面开设有与内锥面相适配的外锥面。

进一步地，环形安装部为设置在消音垫下端的环形凸台，环形凸台可安装到盖座上开设的环形槽中。

进一步地，还包括设置于盖座外圈的调平机构，调平机构用于调整盖座的水平高度。

进一步地，调平机构包括用于支撑盖座且使盖座能保持水平的调整螺钉，盖座外圈设有用于容纳螺钉的容纳孔。

进一步地，还包括盖座下端安装有定位座，定位座下端设有定位筒。

进一步地，定位筒的外圆表面设有锥形安装面。

与现有技术相比，本实用新型的有益效果是：

本实用新型消音垫完全阻隔盖板与盖座，消音垫的锥面与盖板的外圆面配合，方便盖板的安装，消音垫的环形安装部与盖座配合，方便消音垫的定位安装，利用消音垫使盖座以及盖板完全阻隔，减少了井盖与底座的碰撞和摩擦，大大减少了噪音的产生。

调平机构包括用于支撑盖座且使盖座能保持水平的调整螺钉，盖座外圈设有用于容纳螺钉的容纳孔，通过调整螺钉的高度，可以调整盖座的水平高度，使盖板能够更好的适应路面的高度变化，从而减少车轮在碾压时，造成的冲击。

定位座下端设有定位筒，定位筒的外圆表面设有锥形安装面，使得定位座能够更好的安装在井口，定位筒能够避免井口的施工材料进入井中，同时避免井边缘在施工过程中的损伤。

附图说明

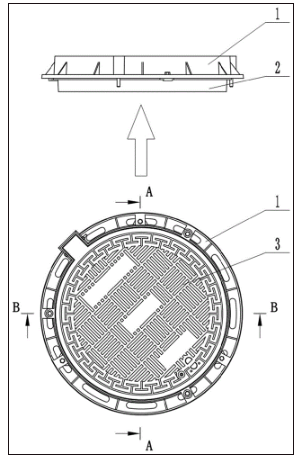

图1是本实用新型实施例1的结构示意图；

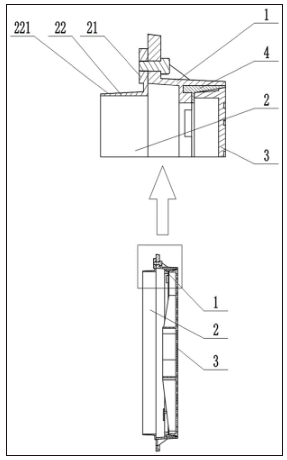

图2是图1中A-A处全剖视图；

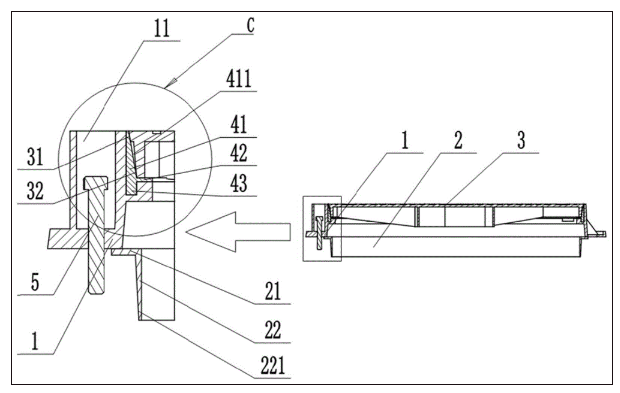

图3是图1中B-B处全剖视图；

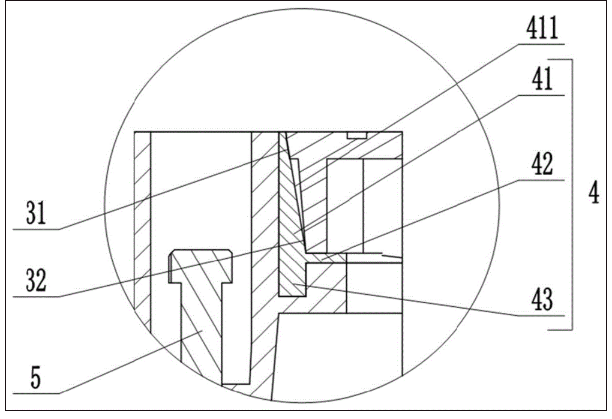

图4是图3中C处局部放大图；

图中：

1、盖座；11、容纳孔；

2、定位座；21、圆环板；22、定位筒；221、锥形安装面；

3、盖板；31、外锥面；

4、消音垫；41、内锥面；42、垫片；43、环形安装部；

5、调平机构。

具体实施方式

实施例1

如图1～图4所示，本实用新型所述的消音井盖，包括盖座1上安装有相适配盖板3，盖板3与盖座1之间加装有阻隔盖板3与盖座1直接接触的消音垫4，消音垫4包括至少一个用于安装的锥面，消音垫4还包括至少一个用于自身安装定位的环形安装部43；消音垫一侧设有用于阻隔盖板3与盖座1上下端面接触的垫片42。

锥面41设置为内锥面41，盖板3的外圆面开设有与内锥面41相适配的外锥面31，将消音垫4安装到盖座1上后，可将盖板3直接放入到消音垫4中，通过内锥面41避免了盖板3下端与消音垫上端产生干预，从而方便了盖板3的安装。

环形安装部43为设置在消音垫4下端的环形凸台，环形凸台可安装到盖座1上开设的环形槽中，增加了消音垫4在盖座1内的稳定性。

还包括设置于盖座1外圈的调平机构5，调平机构5用于调整盖座1的水平高度，使盖板3能够更好的适应路面的高度变化。

调平机构5包括用于支撑盖座1且使盖座1能保持水平的调整螺钉，盖座1外圈设有用于容纳螺钉的容纳孔11，调整螺钉在盖座1四周均匀安装至少三个，通过从容纳孔11中对调整螺钉进行调整，从而对应调整盖座1的水平高度，使消音井盖整体能够更好的适应路面的高度变化，防止因为路面和消音井盖不在一个平面上而发出的噪音。

还包括盖座1下端安装有定位座2，定位座2下端设有定位筒22，定位筒22能够避免井口的施工材料进入井中，同时避免井边缘在施工过程中的损伤；定位座2上包括用于安装的圆环板21，用于通过连接件往盖座1下端连接。

定位筒22的外圆表面设有锥形安装面221，方便往井口内安装。

工作过程或工作原理：

消音垫4完全阻隔盖板3与盖座1，消音垫4的锥面31与盖板的外圆面配合，方便盖板的安装，消音垫4的环形安装部43与盖座1配合，方便消音垫4的定位安装，利用消音垫4使盖座1以及盖板3完全阻隔，减少了井盖与底座的碰撞和摩擦，大大减少了噪音的产生。

本实用新型中对结构的方向以及相对位置关系的描述，如前后左右上下的描述，不构成对本实用新型的限制，仅为描述方便。
