名称：一种折射反射镜头
专利号：202211192979.8
专利权人：张爱武
技术领域
本发明涉及镜头领域，特别涉及一种折射反射镜头。
背景技术
申请号为2009200570809公开一种大口径折返镜头，参阅其公开文件的图2，其透镜6中间开设一个 圆孔并且透镜7、8位于其中；由于透镜6中间有透镜7、8、透镜6中间开设一个圆孔；使得透镜的个数 变多以及镜片的完整性差。
发明内容
针对现有技术中上述的缺点，本发明提供了一种折射反射镜头，提高镜片的完整性的效果。
为了达到上述发明目的，本发明采用的技术方案为：
一种折射反射镜头，包括第一透镜组、第二透镜组、第三透镜组；
该镜头沿光线方向依次布置有第一透镜组、第二透镜组、第三透镜组；
第一透镜组沿光线方向依次布置第一透镜、第二透镜、第三透镜；其中，第一透镜、第三透镜为凹凸 镜，第一透镜与第三透镜的凹面邻近并且相对，第一透镜与第三透镜的凹面之间设置有凸透镜---第三透 镜；
第三透镜组包括一个第四透镜，第四透镜为凹凸镜并且其凹面朝向第一透镜组；
第四透镜两端面中间为不镀反射膜区域；
第三透镜、第四透镜相互远离的两端面或者相互临近的两端面镀反射膜。
进一步，第三透镜组包括第五透镜、第六透镜；沿着成像方向依次设置第五透镜、第六透镜；所述第 五透镜为平凹镜，第六透镜为平凸镜；所述平凹镜、平凸镜的平面相互贴近。
进一步，第一透镜组、第二透镜组、第三透镜组均固定于镜头外壳内，反射罩、穿光罩位于第一透镜 组、第二透镜组之间，所述反射罩固定并且罩于第三透镜的边缘；穿光罩固定并且位于不镀反射膜区域的 外周。
进一步，所述镜头外壳远离第一透镜组的一端为连接端，所述连接端用于与摄像机本体连接。本发明 的有益效果为：
经过第一透镜L1的光线依次被第四透镜L4的反射膜、第三透镜L3的反射膜反射，后经过第四透镜 L4不镀反射膜区域的凸面后成像；由于在第三透镜L3、第四透镜L4相互远离的两端面或者相互临近的两 端面镀反射膜，减短了光线在镜头内的成像距离。并且由于第四透镜L4包括不镀反射膜区域、镀反射膜 区域，所以第四透镜L4即能反光又能透光，第四透镜L4不需要开孔，提高镜片的完整性的效果。
附图说明

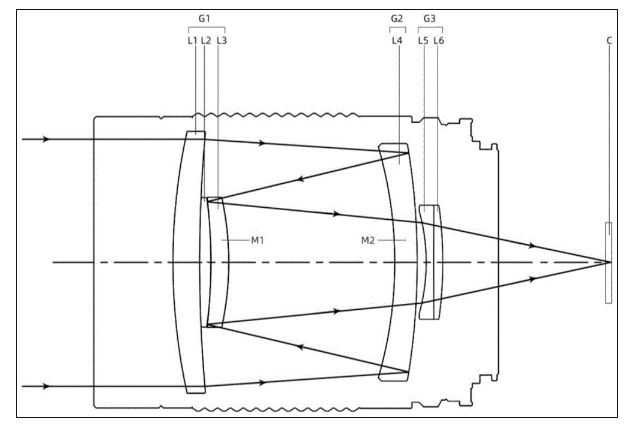

图1为本发明的结构示意图；

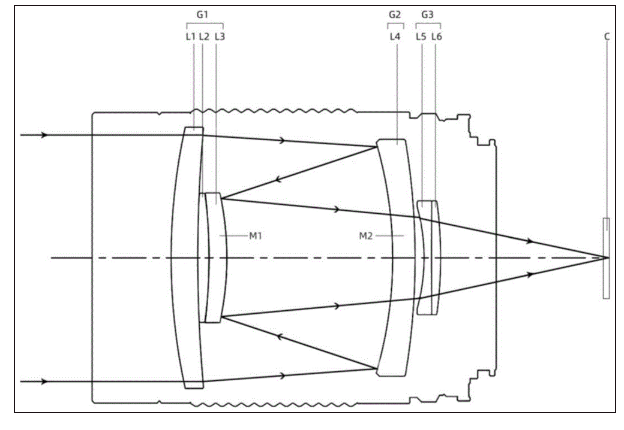

图2为本发明的结构示意图；

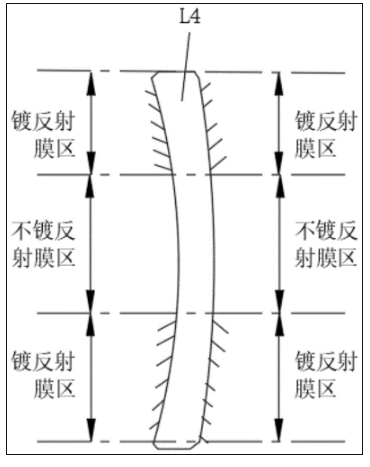

图3为第四透镜L4的示意图；

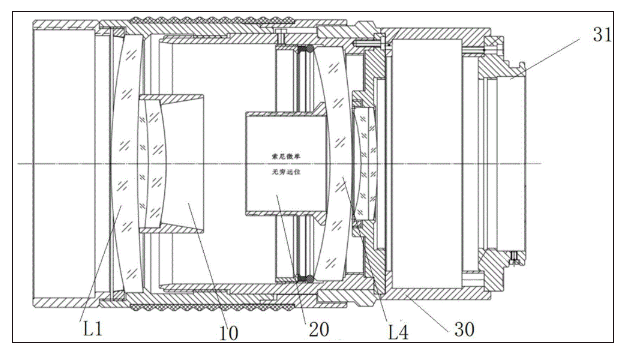

图4为镜头整体的结构示意图；
图5为本产品的MTF曲线图。
附图标记对照表：
第一透镜组G1、第一透镜L1、第二透镜L2、第三透镜L3；
第二透镜组G2、第四透镜L4；
第三透镜组G3、第五透镜L5、第六透镜L6；
反射罩10、穿光罩20、镜头外壳30、连接端31。
具体实施方式
下面结合附图来进一步说明本发明的具体实施方式。其中相同的零部件用相同的附图标记表示。 需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中 的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
为了使本发明的内容更容易被清楚地理解，下面将结合本发明实施例中的附图，对本发明实施例中 的技术方案进行清楚、完整地描述；
【注】图中标号C为成像的图像平面；
参阅图1所示，一种折射反射镜头，包括第一透镜组G1、第二透镜组G2、第三透镜组G3；
该镜头沿光线方向依次布置有第一透镜组G1、第二透镜组G2、第三透镜组G3；
第一透镜组G1沿光线方向依次布置第一透镜L1、第二透镜L2、第三透镜L3；其中，第一透镜L1、 第三透镜L3为凹凸镜，第一透镜L1与第三透镜L3的凹面邻近并且相对，第一透镜L1与第三透镜L3的 凹面之间设置有凸透镜---第三透镜L3；
第三透镜组G3包括一个第四透镜L4，第四透镜L4为凹凸镜并且其凹面朝向第一透镜组G1；
第四透镜L4两端面中间为不镀反射膜区域；
第三透镜L3、第四透镜L4相互远离的两端面或者相互临近的两端面镀反射膜，但是第四透镜L4的不 镀反射膜区域不镀反射膜。
原理：经过第一透镜L1的光线依次被第四透镜L4的反射膜、第三透镜L3的反射膜反射，后经过第 四透镜L4不镀反射膜区域的凸面后成像；由于在第三透镜L3、第四透镜L4相互远离的两端面或者相互临 近的两端面镀反射膜，减短了光线在镜头内的成像距离。并且由于第四透镜L4包括不镀反射膜区域、镀 反射膜区域，所以第四透镜L4即能反光又能透光，第四透镜L4不需要开孔，提高镜片的完整性的效果。
进一步，第三透镜组G3包括第五透镜L5、第六透镜L6；沿着成像方向依次设置第五透镜L5、第六透 镜L6；所述第五透镜L5为平凹镜，第六透镜L6为平凸镜；所述平凹镜、平凸镜的平面相互贴近。
进一步，第一透镜组G1、第二透镜组G2、第三透镜组G3均固定于镜头外壳30内，反射罩10、穿光 罩20位于第一透镜组G1、第二透镜组G2之间，所述反射罩10固定并且罩于第三透镜L3的边缘；穿光罩 20固定并且位于不镀反射膜区域的外周。
进一步，所述镜头外壳30远离第一透镜组G1的一端为连接端31，所述连接端31用于与摄像机本体 连接。
以上所述仅为本发明专利的较佳实施例而已，并不用以限制本发明专利，凡在本发明专利的精神和 原则之内所作的任何修改、等同替换和改进等，均应包含在本发明专利的保护范围之内。
