名称：导尿垫

专利号：202410160473.1

专利权人：房立勇

技术领域

本发明涉及医疗器械领域，具体是指一种用于收集并导出尿液的导尿垫。

背景技术

对于长时间卧床或行动不便的人群，如老年人、病患等，排尿问题一直是护理工作中的一大难题。传统的排尿方式往往需要使用便盆等器具，不仅操作不便，而且容易造成尿液外溢，影响使用者的舒适度和环境卫生。因此，开发一种能够有效收集并导出尿液的导尿垫，具有重要的现实意义。

发明内容

本发明要解决的技术问题是，针对以上问题提供一种一种导尿垫，能够解决上述问题，提高使用者的舒适度和护理效率。

为解决上述技术问题，本发明提供的技术方案为：导尿垫，包括垫子和集尿底，所述垫子呈弧形，垫子顶部设有凸起，凸起数量若干，阵列分布在垫子上，凸起的横竖间距相同，集尿底包括底板，底板四周设有挡板，底板两端设有下水孔，下水孔底部连接导尿槽，导尿槽上安装有导尿管。

作为本发明的进一步改进，垫子底部直接放置在集尿底上，使得尿液可以顺畅地从垫子流入集尿底。

作为本发明的进一步改进，垫子采用弹性材料制作而成，确保使用者在使用过程中的舒适度，并能够适应不同体型的使用者。

作为本发明的进一步改进，凸起顶部为弧形顶，确保使用的时候不会带来不适。

作为本发明的进一步改进，垫子设计为中间高四周低的形状，且其弹性系数与人体肌肉相近，以提供更加贴合和自然的使用体验。

作为本发明的进一步改进，导尿槽数量为两个，分设于底板的两端，并且完全覆盖下水孔，确保从下水孔流出的尿液能够完全进入导尿槽，并通过导尿管导出，防止尿液泄漏。

作为本发明的进一步改进，集尿底的底板采用防滑材料制作，以防止导尿垫在使用过程中发生移动。

作为本发明的进一步改进，下水孔设置有过滤网，以防止固体物质进入导尿槽和导尿管，保持导尿系统的畅通。

作为本发明的进一步改进，凸起采用医用级别的软质材料制成，确保与使用者皮肤接触时的舒适性和安全性。

使用方法

本发明所述的导尿垫的使用方法包括以下步骤：

将导尿垫放置在适当的位置，确保集尿底的底板平稳且不滑动；

将垫子的底部放置在集尿底上，使凸起位于使用者的适当位置；

当使用者需要排尿时，尿液通过凸起的间隔流入集尿底的底板上，并通过下水孔进入导尿槽；

尿液通过导尿管从导尿槽中导出，收集到适当的容器中。

本发明与现有技术相比的优点在于：导尿垫设计合理，使用方便，能够有效地收集并导出尿液，保持使用者干爽舒适，适用于医疗、康复和家庭护理等多种场合。

附图说明

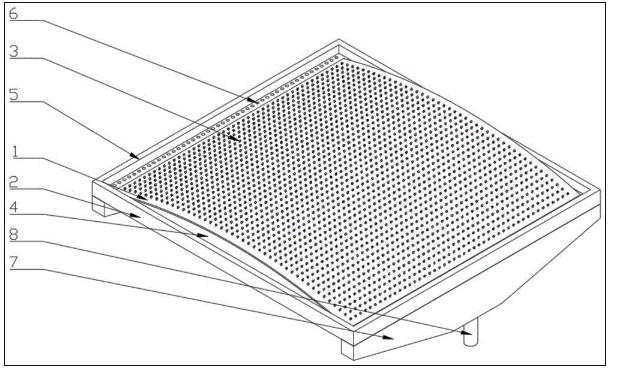

图1是导尿垫的结构示意图。

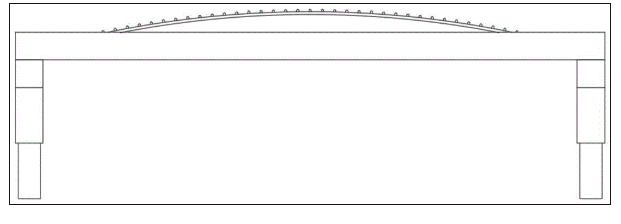

图2是导尿垫的正面结构示意图。

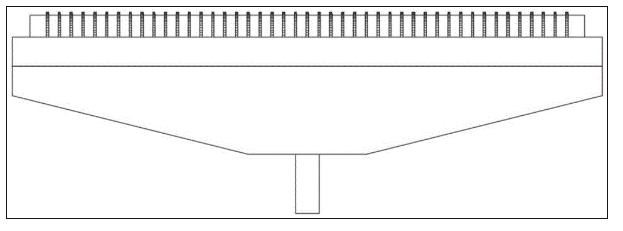

图3是导尿垫的侧面结构示意图。

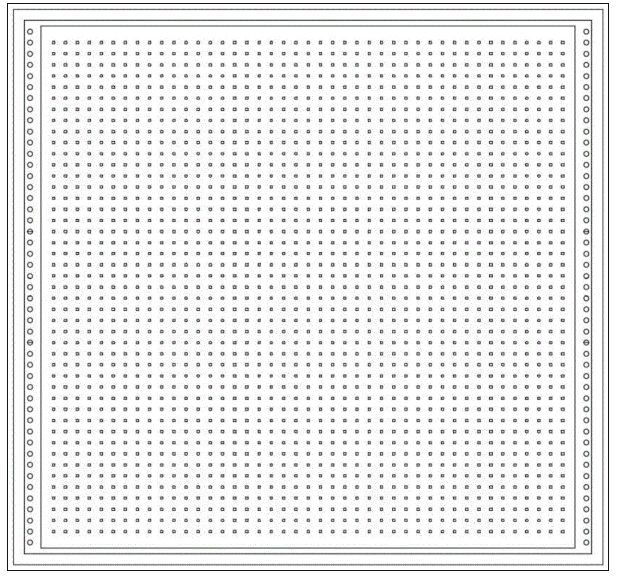

图4是导尿垫的俯视结构示意图。

如图所示：1、垫子，2、集尿底，3、凸起，4、底板，5、挡板，6、下水孔，7、导尿槽，8、导尿管。

具体实施方式

下面结合附图对本发明做进一步的详细说明。

本发明在具体实施时，本发明所述的导尿垫包括垫子1和集尿底2。垫子1呈弧形设计，能够更好地贴合使用者的身体曲线。垫子1顶部设有若干横管3和纵管4，这些管子等间距地分布在垫子1上，用于收集使用者的尿液。集尿底2包括底板4和四周设置的挡板5，用于承接从垫子1流下的尿液。底板4两端设有下水孔6，下水孔6底部连接导尿槽7，导尿槽7上安装有导尿管8，用于将尿液导出到适当的容器中。

使用时，将导尿垫放置在适当的位置，确保集尿底2的底板4平稳且不滑动。然后将垫子1的底部放置在集尿底2上，使横管3和纵管4位于使用者的适当位置。当使用者需要排尿时，尿液通过横管3和纵管4流入集尿底2的底板4上，并通过下水孔6进入导尿槽7。最后，尿液通过导尿管8从导尿槽7中导出，收集到适当的容器中。

本发明的工作原理：关于垫子1的详细描述

垫子1作为导尿垫的直接接触部分，其设计和材料选择都至关重要。本发明中的垫子1不仅具有弧形设计以更好地适应人体曲线，而且采用了特殊的弹性材料，这种材料不仅保证了舒适度，还能够适应不同体型的使用者，无论是瘦弱还是肥胖。

此外，垫子1上的凸起3也采用了特别的设计。这些凸起不仅等间距分布，确保尿液能够均匀地被收集。

关于集尿底2的详细描述

集尿底2作为导尿垫的承接部分，其设计同样重要。本发明中的集尿底2采用了防滑材料制作底板4，这不仅确保了导尿垫在使用过程中不会发生移动，还增加了使用者在使用时的安全感。

底板4上的下水孔6设计也十分巧妙。它们不仅位于底板的两端，以更好地承接从垫子1流下的尿液，还设置有过滤网。这种过滤网能够有效地防止固体物质进入导尿槽7和导尿管8，从而保持导尿系统的畅通无阻。

关于导尿槽7和导尿管8的详细描述

导尿槽7和导尿管8作为导尿垫的导出部分，其设计和功能也至关重要。本发明中的导尿槽7完全覆盖了下水孔6，确保从下水孔流出的尿液能够完全进入导尿槽。而导尿管8则负责将尿液从导尿槽7中导出，收集到适当的容器中。这种设计不仅防止了尿液的泄漏，还方便了尿液的收集和处理。

其他特点与优势

除了上述特点外，本发明还具有以下优势：

易于清洁和维护：由于垫子1和集尿底2的设计，导尿垫可以很容易地进行清洁和维护。垫子1可以定期清洗和消毒，而集尿底2则可以方便地拆卸和清洗。

安全性高：本发明采用了医用级别的软质材料制作凸起3，确保了与使用者皮肤接触时的舒适性和安全性。此外，防滑底板4和过滤网的设计也增加了使用时的安全性。

适用范围广：由于本发明设计合理、使用方便，因此可以广泛应用于医疗、康复和家庭护理等多种场合。无论是卧床病人、行动不便的老年人还是其他需要导尿的人群，都可以使用本发明的导尿垫。

综上所述，本发明的导尿垫具有设计合理、使用方便、舒适度高、安全性好和适用范围广等优点，是一种理想的医疗器械产品。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征，在本发明的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”，“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管上面已经示出和描述了本发明的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本发明的限制，本领域的普通技术人员在不脱离本发明的原理和宗旨的情况下在本发明的范围内可以对上述实施例进行变化、修改、替换和变型。
