名称：中央空调自动清洗管道
专利号：202222743604.8
专利权人：卢海滨
技术领域
本实用新型属于中央空调技术领域，尤其涉及一种中央空调自动清洗管道。
背景技术
中央空调机作为冷气源和热空气源，对调节室内环境温度起到很重要的作用，由于空调管道是连通室内和空调压缩机的重要部件，当空调管道存在灰尘颗粒时，会对室内空气产生污染，因此用于空调管道的清洗装置是一种重要的日常生活用品，在现有的用于空调管道的清洗装置中，还都是使用一般的刷子或打扫机器人，通过刷子把空调管道内壁上的灰尘颗粒扫出，不仅人工成本高而且清洗效率低。
中国专利文献公开号CN216095354U公开了一种空调管道清洗装置，包括遥控小车、清洗机构和收纳机构，所述清洗机构包括底部清洗机构和气压清洗机构，所述遥控小车的底盘上设置有所述收纳机构，所述收纳机构上方设置有所述气压清洗机构，所述遥控小车的底盘下方设置有所述底部清洗机构和吸入口，所述吸入口与所述收纳机构连通。在本方案中，由于中央空调管道长度较长，使用遥控小车进行清理容易与遥控器之间的信号断开，使遥控小车不受遥控控制，停留在中央空调管道内，此时需要人工进行回收，费时费力，而且清洗效率低。
实用新型内容
本实用新型的目的在于提供一种中央空调自动清洗管道，旨在解决现有技术中的中央空调管道清理的技术问题。
为实现上述目的，本实用新型实施例提供的一种中央空调自动清洗管道包括若干个管道主体和若干个管道连接管，管道主体和管道连接管依次相互间隔连接。管道连接管的上端设有一个安装孔，安装孔上装有一清洗装置，清洗装置包括安装板、通水阀和若干条软性胶管，通水阀设置在安装板上，通水阀的进水端设置在安装板的上端，通水阀的出水端设置在安装板的下端。安装板盖压安装孔，且安装板与管道连接管连接。各软性胶管与通水阀的出水端连接，且各软性胶管设置在管道主体内。
进一步，通水阀为Y型三通阀，Y型三通阀的分叉端为出水端，Y型三通阀的分叉端设置在安装板下端，且Y型三通阀的两分叉端分别连接软性胶管。
进一步，管道连接管的下端设有一排水管，排水管与管道连接管相通。
进一步，管道连接管的两端设有第一连接部，管道主体的两端设有第二连接部，第一连接部和第二连接部通过螺栓连接。
进一步，第一连接部一端的厚度大于另一端的厚度。
进一步，还包括一接气管道，接气管道设置在管道主体和管道连接管之间，接气管道的一端向侧边延伸有接气部，接气部与一出气管道连接。
进一步，出气管道远离接气管道的一端设有开关闭合机构，开关闭合机构包括一驱动气缸和一闭合板，闭合板与出气管道的开口端铰链连接。驱动气缸设置在出气管道内，且驱动气缸的驱动端与闭合板连接，用于驱动闭合板盖合出气管道的开口。
进一步，软性胶管的出水端还连接一增压喷头。
进一步，还包括若干个挂钩，挂钩包括悬挂端和连接端，悬挂端用于支撑管道主体或管道连接管，连接端用于连接墙壁。
本实用新型实施例提供的中央空调自动清洗管道中的上述一个或多个技术方案至少具有如下技术效果之一：
1、在使用时，首先在各楼层中安装了水管，把通水阀和水管进行连接，然后就可以打开水管顶层的控制阀，这时高压水流就会通过水管流入到通水阀内部，这时流入到通水阀内部的高压水流就会通过通水阀从管道连接管内部的软性胶管流出，流出的高压水流就会使得软性胶管无序喷水，从而可以对管道主体内部进行清洗，这样就可以完成对中央空调管道内部管壁进行清理，从而使得中央空调能够更好的使用，同时在清洗过程中只需打开水管顶层的控制阀，操作方便，降低了人工清洗的成本，同时可同时对所有管道主体和管道连接管进行清理，节约了时间成本。
附图说明
为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

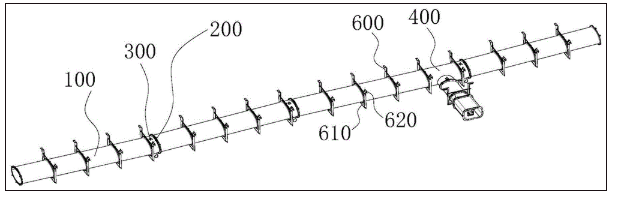

图1为本实用新型实施例提供的中央空调自动清洗管道的结构示意图。

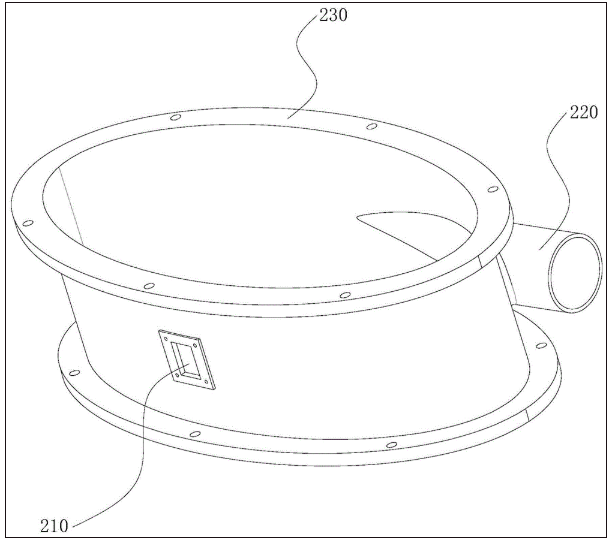

图2为本实用新型实施例提供的中央空调自动清洗管道所述管道连接管的结构示意图。

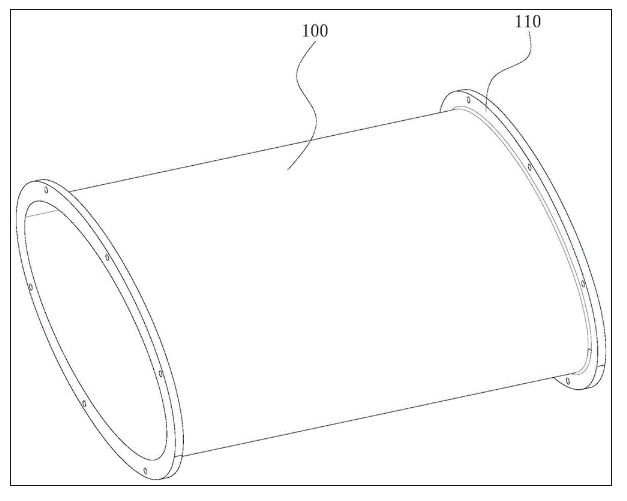

图3为本实用新型实施例提供的中央空调自动清洗管道所述管道主体的结构示意图。

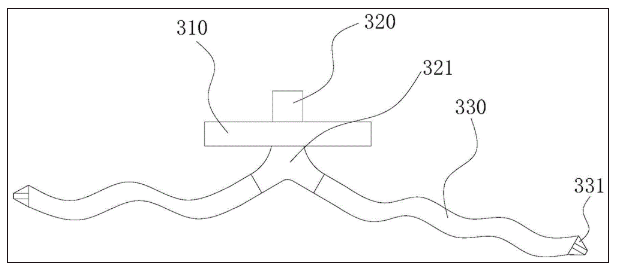

图4为本实用新型实施例提供的中央空调自动清洗管道所述清洗装置的主视图。

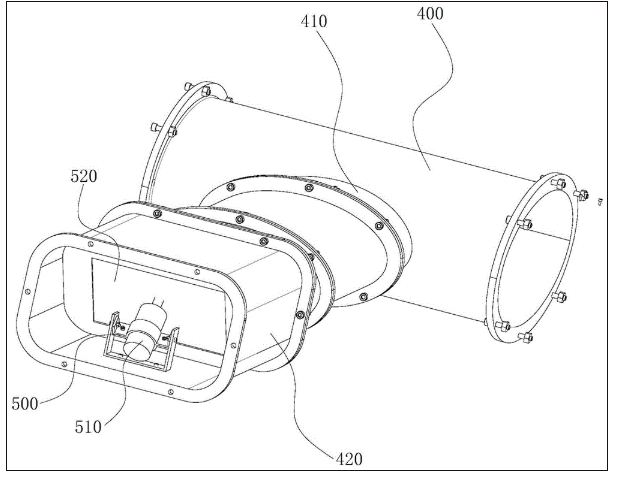

图5为本实用新型实施例提供的中央空调自动清洗管道所述接气管道的结构示意图。
附图标号：100、管道主体；110、第二连接部；200、管道连接管；210、安装孔；220、排水管；230、第一连接部；300、清洗装置；310、安装板；320、通水阀；321、Y型三通阀；330、软性胶管；331、增压喷头；400、接气管道； 410、接气部；420、出气管道；500、开关闭合机构；510、驱动气缸；520、闭合板；600、挂钩；610、悬挂端；620、连接端。
具体实施方式
下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型的实施例，而不能理解为对本实用新型的限制。
在本实用新型实施例的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型实施例和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型实施例的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
在本实用新型实施例中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型实施例中的具体含义。
在本实用新型的一个实施例中，参考图1～图5所示，提供一种中央空调自动清洗管道包括若干个管道主体100和若干个管道连接管200，管道主体100和管道连接管200依次相互间隔连接。管道连接管200的上端设有一个安装孔210，安装孔210上装有一清洗装置300，清洗装置300包括安装板310、通水阀320 和若干条软性胶管330，通水阀320设置在安装板310上，通水阀320的进水端设置在安装板310的上端，通水阀320的出水端设置在安装板310的下端。安装板310盖压安装孔210，且安装板310与管道连接管200连接。各软性胶管 330与通水阀320的出水端连接，且各软性胶管330设置在管道主体100内。在本实施例中，在使用时，首先在各楼层中安装了水管，把通水阀320和水管进行连接，然后就可以打开水管顶层的控制阀，这时高压水流就会通过水管流入到通水阀320内部，这时流入到通水阀320内部的高压水流就会通过通水阀320 从管道连接管200内部的软性胶管330流出，流出的高压水流就会使得软性胶管330无序喷水，从而可以对管道主体100内部进行清洗，这样就可以完成对中央空调管道内部管壁进行清理，从而使得中央空调能够更好的使用，同时在清洗过程中只需打开水管顶层的控制阀，操作方便，降低了人工清洗的成本，同时可同时对所有管道主体100和管道连接管200进行清理，节约了时间成本。
具体地，参考图1～图5所示，通水阀320为Y型三通阀321，Y型三通阀 321的分叉端为出水端，Y型三通阀321的分叉端设置在安装板310下端，且Y 型三通阀321的两分叉端分别连接软性胶管330。在本实施例中，Y型三通阀 321的两分叉端分别连接软性胶管330，Y型三通阀321的两分叉分别对应管道连接管200两端的管道主体100，使管道连接管200两端的管道主体100能同时被清理。
具体地，参考图1～图5所示，管道连接管200的下端设有一排水管220，排水管220与管道连接管200相通。在本实施例中，清洗后的脏水就会从排水管220排出，而且排水管220设置在管道连接管200的下端使管道连接管200 可以任意角度安装，不需要限制管道连接管200必须倾斜才能排出脏水，从而使得安装更加便捷，而且排水管220也会使得脏水的排出更加便捷，这样就可以完成对中央空调管道内部管壁进行清理，从而使得中央空调能够更好的使用。
具体地，参考图1～图5所示，管道连接管200的两端设有第一连接部230，管道主体100的两端设有第二连接部110，第一连接部230和第二连接部110通过螺栓连接。在本实施例中，管道连接管200的两端设有第一连接部230，管道主体100的两端设有第二连接部110，第一连接部230和第二连接部110通过螺栓连接。通过螺栓连接可实现管道主体100和管道连接管200之间的拆装，使连接更加方便便捷，同时使本实用新型所提供的中央空调自动清洗管道长度可以自由控制，实用性更广。
具体地，参考图1～图5所示，第一连接部230一端的厚度大于另一端的厚度。在本实施例中，第一连接部230一端的厚度大于另一端的厚度，使管道连接管200两端的管道主体100与管道连接管200之间形成一定的夹角，清理后管道主体100后的脏水从管道连接管200的排水管220中流出，这样就可以完成对中央空调管道内部管壁进行清理，从而使得中央空调能够更好的使用。
具体地，参考图1～图5所示，还包括一接气管道400，接气管道400设置在管道主体100和管道连接管200之间，接气管道400的一端向侧边延伸有接气部410，接气部410与一出气管道420连接。在本实施例中，接气管道400用于连通出气口，用于为室内传输冷气。
具体地，参考图1～图5所示，出气管道420远离接气管道400的一端设有开关闭合机构500，开关闭合机构500包括一驱动气缸510和一闭合板520，闭合板520与出气管道420的开口端铰链连接。驱动气缸510设置在出气管道420 内，且驱动气缸510的驱动端与闭合板520连接，用于驱动闭合板520盖合出气管道420的开口。在本实施例中，当管道主体100进行清理时，驱动气缸510 驱动闭合板520闭合出气管道420的开口，避免清理管道主体100内的脏水流出。
具体地，参考图1～图5所示，软性胶管330的出水端还连接一增压喷头331。在本实施例中，软性胶管330的出水端还连接一增压喷头331。增加软性胶管 330喷水的压力，使管道主体100的管壁受到更强的水压，能更有效的清理管壁上的灰尘和污垢。
具体地，参考图1～图5所示，还包括若干个挂钩600，挂钩600包括悬挂端610和连接端620，悬挂端610用于支撑管道主体100或管道连接管200，连接端620用于连接墙壁。在本实施例中，挂钩600用于支撑管道主体100和管道连接管200，使本实用新型所提供的中央空调自动清洗管道更方便的安装在墙壁上，且受力均匀，不容易在墙壁上掉落。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
